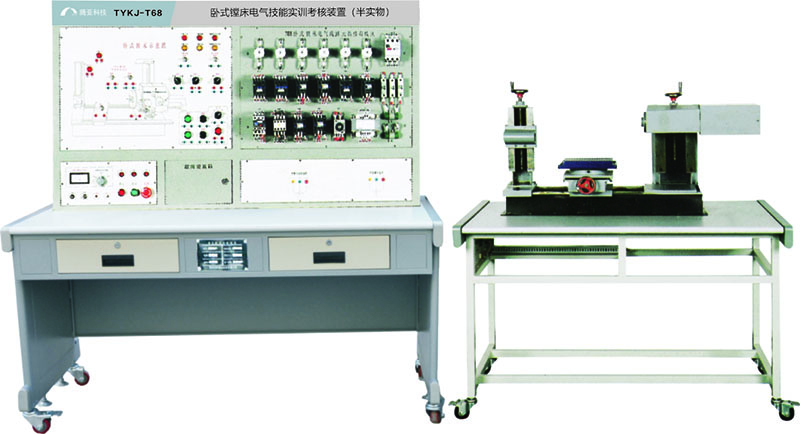

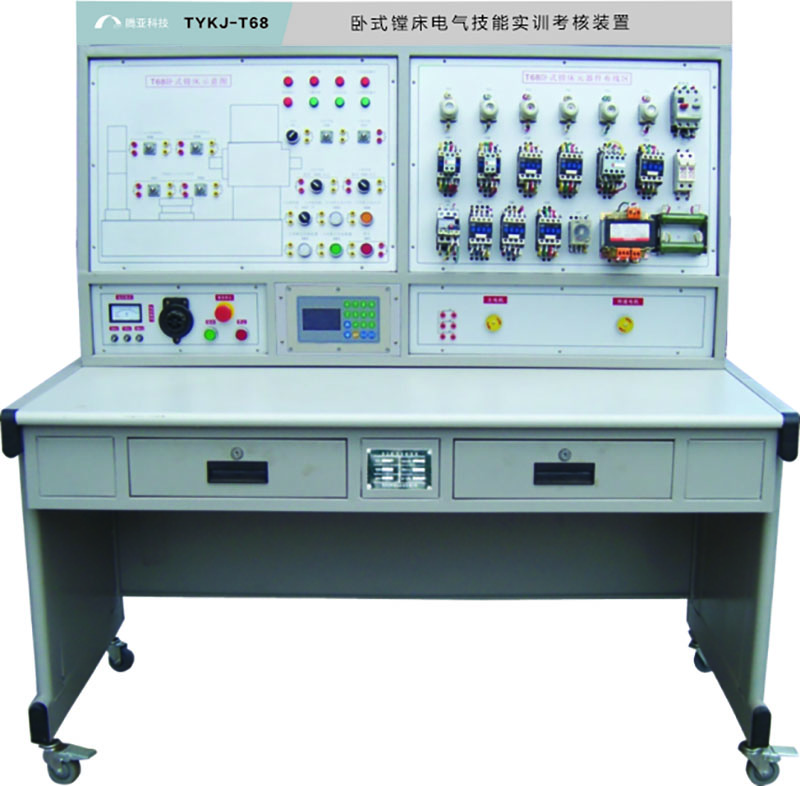

TYKJ-T68 卧式镗床电气技能实训考核装置

该系列产品是在原“机床电气技能实训考核系列"的基础上进行改造升级，增加了机床仿真半实物模型，并将机床的电气部分和机床的机械部分有机地连接在一起。由于将机床的运动全部展现出来，因而使教学更加形象生动。本装置适合于维修电工(电工)初、中、高级技能鉴定中有关机床电气部分的培训考核。

该系列产品具有以下典型的功能特点:

1、该系列机床半实物仿真模型是参照工业实际机床的尺寸一定比例缩小的设计，形象直观。

2、该系列装置电气部分的操作，能实现实际机床各种运动。

3、机床电气线路的所有接点，在装置的面板上都有相应的测试点便于学员检测故障。

4、半实物模型上所用电机的电压等级与实际的机床是完全相同。

5、半实物机床的床身采用铸件，专用模具一次性成型，滚球丝杆传动，手轮使用实际机床部件，贴近真实机床。

6、半实物机床各部件采用不同的颜色培训时学生更加容易理解接受。

7、半实物机床活动导轨表面采用高频淬火工艺，经久耐用。

8、控制屏的故障箱内设有32个开关，通过拨动故障开关可设置相应的故障点。

技术参数：

1、T68镗床模型尺寸:1180x500x800mm

2、工作移动行程:250mm

3、镗头架移动行程:250mm
